淺談門禁系統的RS485總線結構的布線規范及調試方法 |
| |
RS485網線：電腦到控制器，以及控制器與控制器之間的通訊線。建議使用4芯雙絞屏蔽網線。線徑在0.5平方毫米以上。
485總線是一種用于設備聯網的經濟型的傳統的工業總線方式，通訊質量是需要根據施工經驗進行測試和調試的，485總線雖然簡單，但必須嚴格安裝施工規范進行布線，RS485總線的布置與RS485的通訊質量非常重要。
對于大型門禁系統，首先要確定門禁管理中心的位置，了解清楚項目中每個門禁點的位置，根據門禁點的數量、網線的距離，合理設計門禁網絡采用單條RS485總線，還是采用多條RS485總線。 |
多條RS485總線聯網制遵循3條原則：
1、單條總線上掛接的控制器數量一般不能超過40臺；超過40臺控制器的話，建議采用多條總線制，再通過485HUB連上管理電腦。
2、RS485總線長度，理論上是可以達到1200米，由于控制器數量或者通訊環境的復雜性，單條485總線建議不要超過800米。如果超過800米，請改成多路RS485總線，選用485HUB或者中繼器來改善通訊環境。
3、門禁控制點與管理中心的分布狀況，如果有部分門禁點在管理中心的這邊，而有部分門禁點在完全不同的方向，建議采用多路RS485總線 |
單條RS485總線要嚴格幾個施工規范 |
1、單條RS485總線一定要采取“手牽手式” 的總線結構，堅決杜絕星型連接和分叉連接。地址碼由近及遠設置，即管理電腦接1號控制器，2號接1號，3號接2號，依次類推……
2、設備供電的交流電及機箱一定要真實接地，而且接地良好。有很多地方表面上有三角插座，其實根本沒有接地，要小心。接地良好時，可以確保設備被雷擊浪涌沖擊靜電累計時可以配合設備的防雷設計較好地釋放能量，保護485總線設備和相關芯片不受傷害。
3、線材一定要用線徑0.5平方毫米以上的多股屏蔽雙絞網線；多股是為了備用。單獨套用PVC管，避免和強電走在一起,以免強電對其干擾。
4、485+ 和485- 一定要互為雙絞，雙絞是因?yàn)?85通訊采用差模通訊原理，雙絞的抗干擾性最好。不采用雙絞線，是極端錯誤的。
5、串聯RS485轉換器和所有門禁控制器的參考地GND，將多股雙絞網線中剩余的一根或全部用于串聯GND；參考地未接好，也影響通信時通時不通，主要來自分布電容的影響。
6、網絡通信線的屏蔽層連接起來接大地。
7、還有在485總線的最后一臺控制器的485+ 和 485- 之間并聯一個120歐姆的終端電阻來改善通訊質量。 |

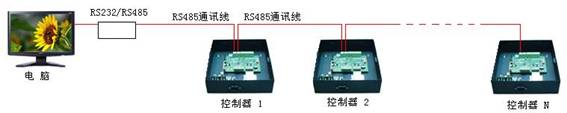

| 例1 單條485總線示意圖 |
 |

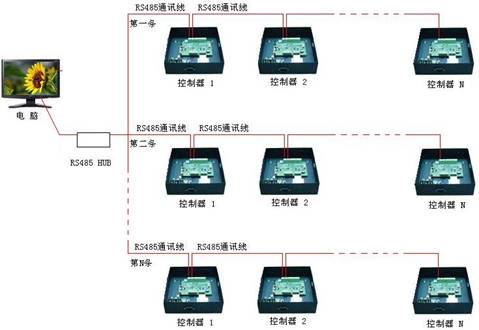

| 例2 多條485總線示意圖（485HUB） |
 |
| |
