>>>>電梯控制管理系統>>>>聯網型電梯控制管理系統：GW616

聯網型電梯控制管理系統

系統簡介

白名單管理，用戶卡需要發卡授權，可以設置電梯號，控制樓層和有效期等信息

電梯控制器使用標準的工業串口通信，通信距離可達1200米，每個總線可以接255臺設備，或者使用TCP/IP通訊，

可以和其它的設備安裝在同一個系統中，集中管理。

電梯控制管理系統，電梯控制設備，系統管理中心

電梯控制設備，主要是電梯控制器，分控器，機箱，梯控讀卡器，IC卡

系統管理中心，主要是電梯管理軟件，加密狗，發卡器

其他可選設備還有，訪客控制板（對講聯動），RS485通訊器，485HUB集中管理器

聯網電控控制系統結構示意圖

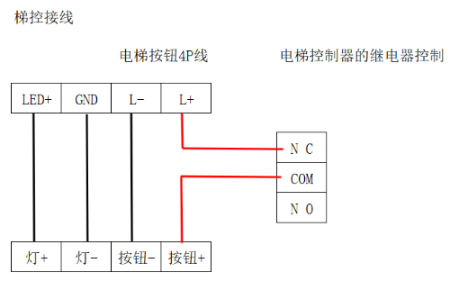

電梯按鈕的4根線：其中2根是開關線，用萬能表量分一下正負極，把按鈕開關的正極線(L+，即按鈕信號線)剪斷，如下：

用萬用電表測梯控按鈕線的方法：
1、查出按鈕2P信號線，拔掉4P線，按住按鈕，測出哪2P線短路。
2、查出按鈕信號線的正極，插上4P線，測出哪條線是+24V。

每塊電梯門禁控制器可以控制16層樓，增加控制板可以控制更多樓層，可加3塊控制板，即可控制器16+3*16=64層樓，更多樓層控制可定制。

可與對講聯動

主要設備介紹

產品名稱：電梯門禁控制器

產品型號：SW616

產品名稱	電梯主控制器	電梯主控制器	電梯擴展板
產品型號	SW616R	SW616T	SW616KZ
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	190mm * 125mm	190mm * 125mm	190mm * 125mm
通訊方式	RS485聯網	TCP/IP網絡	與主控RS485聯網

產品名稱	電梯主控制器	電梯主控制器	電梯擴展板
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
產品型號	SW616R	SW616T	SW616KZ
通訊方式	RS485聯網	TCP/IP網絡	與主控RS485聯網

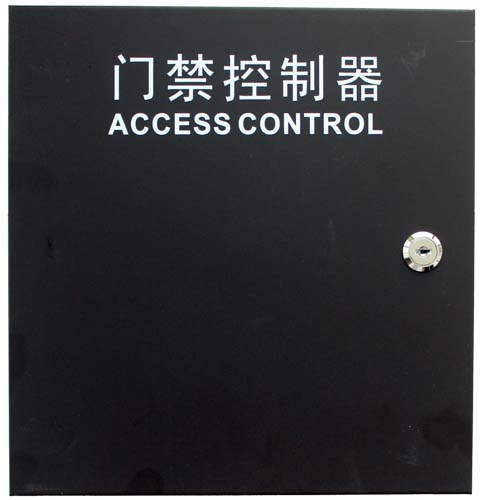

電源機箱

產品名稱
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖

設備特性

標準 485（波特率9600）通訊，或者TCP/IP通訊。
大容量Flash芯片，25000卡信息，50000記錄；
16個輸入，16個輸出。
每個主板可以接3個擴展板，達到64個輸入，64個輸出。
每個輸入可以定義為門磁或者按鈕輸入。
輸出可以定義為常開或者常閉。
開門時區設置多達 16 組，且可以分別設定對應的多種開門方式，如卡、卡+密碼、密碼、雙卡、首卡開門等。
支持多個報警事件的報警輸出，如無效卡、無效時間、門報警、門開超時等。
支持遠程操作開關門、遠程開關。
支持實時狀態顯示
支持2個weigend讀卡器，自動適應26、34、37協議。
支持485門禁、tcp/ip控制器混合安裝

主要參數表

項 ?目	電梯控制器
存儲器	512K Flash
WG讀卡器	讀寫第7扇區
卡信息	設置用戶的有效期，允許電梯號和樓層
輸出接口	16個? 可以配置為常開或者常閉
輸入接口	16個? 可配置為門磁或者按鈕
擴展	支持3個擴展板達到64個輸入64個輸出
通訊接口	RS485聯網通訊波特率9600，TCP/IP網絡通訊
開放時區	16 個開放時間, 支持有效日期
開門時間	1－255秒
開門超時	1－255 秒
卡存儲量	黑名單50000個
事件記錄	50000
脫機運行	支持
假日	支持
遠程開門	支持

電氣特性

溫度：?<60℃
濕度： 10% ~ 95% R.H
電流：90mA－120mA
額定電壓： DC12V
額定電流： < 0.2A
額定功率： ≤5W

主板外形
尺寸：195mm×125mm

定位孔間距130mm?X?93?mm
顏色：綠色
重量：約300克

機箱外形
鐵箱尺寸：278 mm ×266 mm× 76 mm
顏色：黑色磨砂
重量：約3000克
紙箱尺寸：320 * 280 * 110 mm

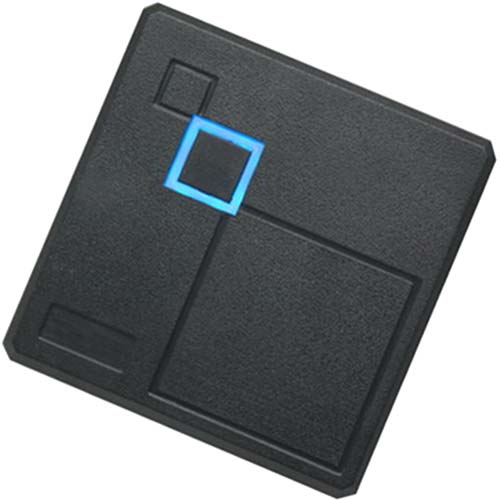

產品名稱：聯網 梯控讀卡器

產品名稱	梯控IC讀卡器	梯控IC讀卡器	梯控指紋讀卡器
型號	RC6021	RC6022	RC6025
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	865020mm 868620mm	1153920mm 1157020mm 868620mm	1153920mm 1157020mm
顏色
說明	不銹鋼啞光面板，嵌入式安裝	不銹鋼啞光面板，嵌入式安裝	不銹鋼啞光面板，嵌入式安裝

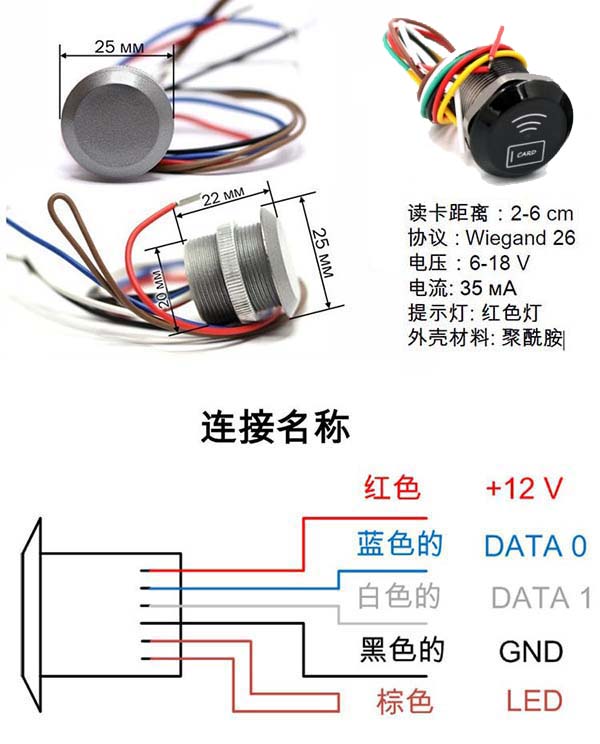

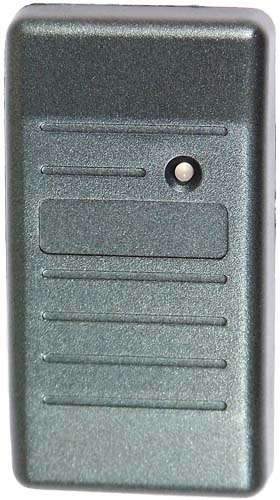

	迷你型讀卡器方便安裝	1、工作電壓： DC12V 2、讀卡距離： 10 - 15 cm 3、讀卡時間：小于 0.1 秒 4、通訊格式： Wiegand26 5、無源，免接觸，使用壽命長 6、顏色：珍珠黑或白色 7、讀取ID卡或IC卡號
點擊圖片欣賞大圖

產品名稱
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖

技術參數

1、工作電壓： DC12V
2、讀卡距離： 10 - 15 cm
3、讀卡時間：小于 0.1 秒
4、通訊格式： Wiegand26
5、無源，免接觸，使用壽命長
6、顏色：珍珠黑或白色
7、讀取ID卡或IC卡號

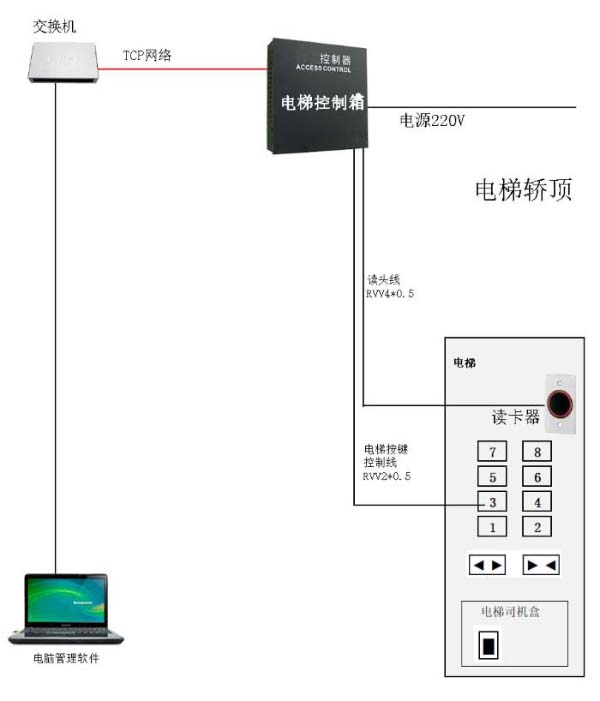

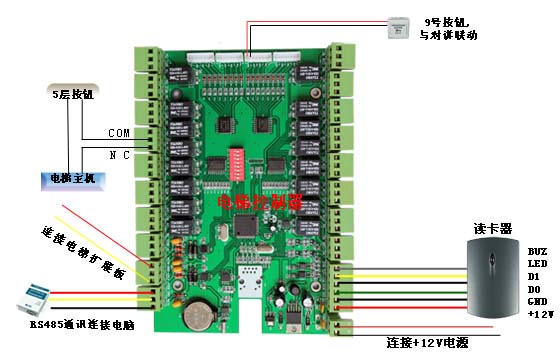

刷卡選層，樓層控制原理圖

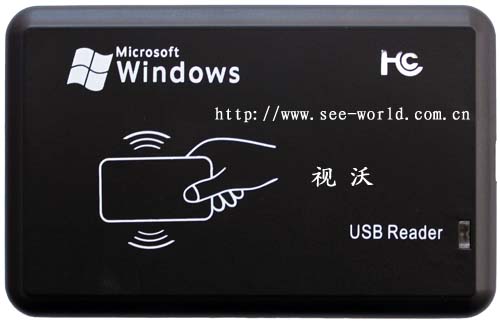

產品名稱：發卡機

產品型號：FK2000C/D

點擊圖片欣賞大圖	點擊圖片欣賞大圖	門禁是讀寫IC卡第九扇區資料

		Mifare可讀寫發卡器： USB輸出： USB取電：感應距離4~8cm

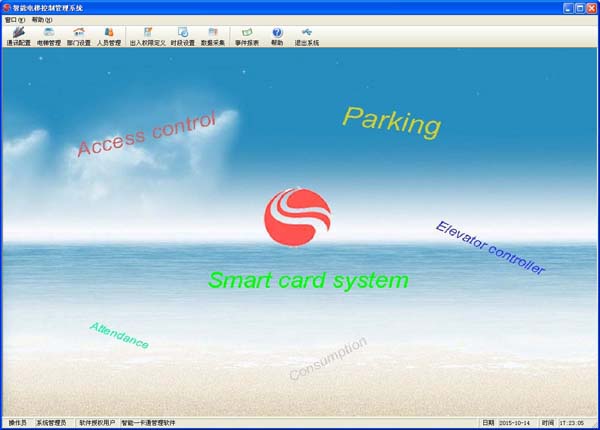

產品名稱：梯控管理軟件

軟件型號：ELEVM6S

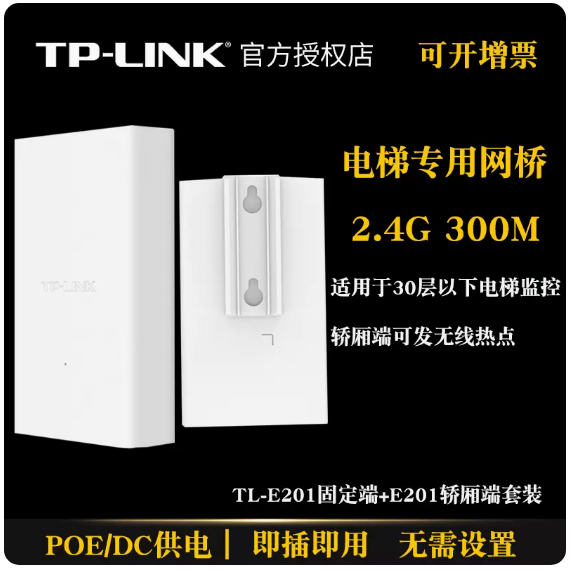

無線網橋

電梯控制器或人臉機等等設備，需要網絡布線，電梯運行網線需要走隨行電纜，我們可以架設無線網橋來解決，

電梯30層以下，或100層以下都可以，室外1-15公里也可以

產品名稱

產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖
產品型號

產品名稱：訪客控制器

產品型號：SW6191

產品名稱
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
產品型號

訪客控制器，對講聯動型電梯控制系統，對講系統主機與電梯控制系統聯動運行時使用，一般情況下需要定制開發，對講廠家提供聯動協議

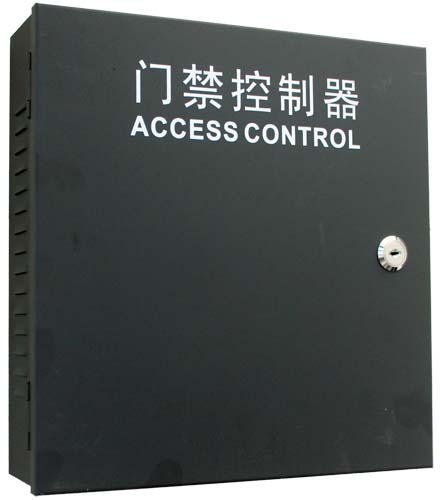

機箱包裝圖片

產品名稱	機箱內包裝	紙箱外包裝	門禁控制器內置電源
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
產品型號
