門禁系統>>>>>>智能通道管理系統

智能通道管理系統

系統簡介

智能通道管理系統，又名無障礙通道門禁管理系統，是在翼閘、速通門、擺閘、小擺閘、幼兒園擺閘，全高擺閘、三輥閘、一字閘、廣告門、防護樁等人行通道設備上加裝門禁管理系統。

　　擺閘、翼閘、三輥閘等人行通道閘是我公司自行開發、研制、生產的智能通道管理設備，通過配置不同的讀寫設備，即可完成對通道通行的智能化控制與管理。整個產品外形采用不銹鋼板沖壓成型，造型美觀大方，防銹、耐用，且系統對外采用標準電氣接口，可方便的將人臉識別，ID卡、IC卡等設備集成在人行通道設備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了滿足消防通道的要求，在緊急情況下停電落桿，組織人員疏散......

適用范圍

◇ 適用于單向或雙向控制人流的進出口通道
◇ 車站、碼頭、旅游景點進出口通道
◇ 會展、游泳館等驗票通道
◇ 小區、工廠、企事業單位進出口考勤、門禁、消費管理

設備介紹

智能通道的主體設備有：翼閘、速通門、擺閘、小擺閘、幼兒園擺閘，全高擺閘、三輥閘、一字閘、廣告門、防護樁等等，門禁設備

◇ 結構：整個產品外形板材采用304不銹鋼板材沖壓成型，防銹、堅固耐用，該設備使用簡單、無維護
◇ 工作環境：室內、室外(最好架雨篷)

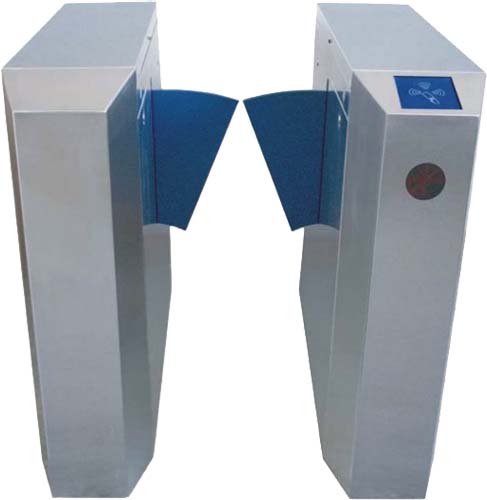

人行通道--翼閘產品

產品名稱	橋式斜面翼閘	橋式斜面翼閘-雙機芯
產品型號	SW7331	SW7331S
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)	長1200×寬280×高990 (mm)
凈通道寬	550-600 (mm)		550-600 (mm)
擋板	有機玻璃(透明/藍色可選)	有機玻璃(透明/藍色可選)
閘桿轉向	單向、雙向（可選）	單向、雙向（可選）

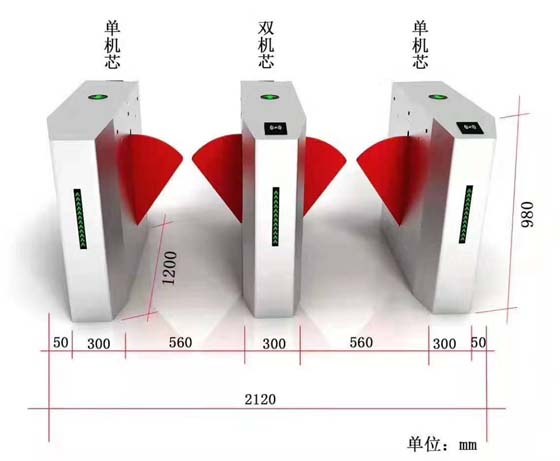

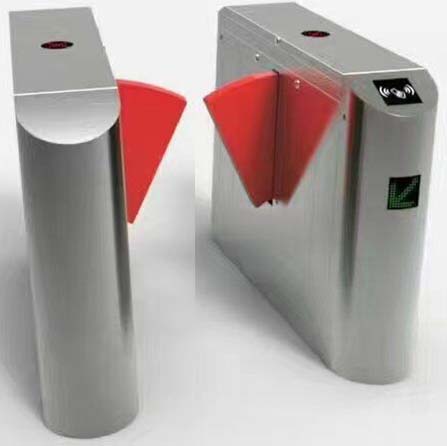

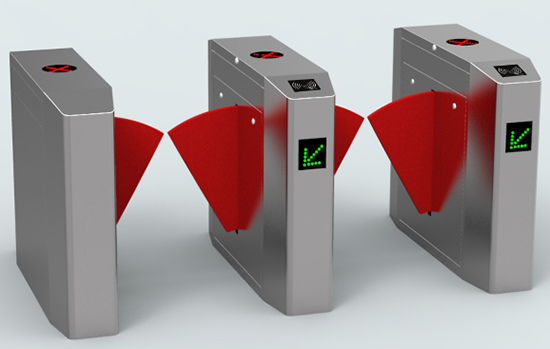

產品名稱	圓弧型翼閘	圓弧型翼閘-雙機芯	橋式圓角翼閘
產品型號	SW7351	SW7351	SW7354
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)	長1200×寬280×高980 (mm)	長1200×寬300×高980 (mm)
凈通道寬	550-600 (mm)	550-600 (mm)	550-600 (mm)
擋板	有機玻璃(透明/藍色可選)	有機玻璃(透明/藍色可選)	有機玻璃(透明/藍色可選)
閘桿轉向	單向、雙向（可選）	單向、雙向（可選）	單向、雙向（可選）

擺閘產品

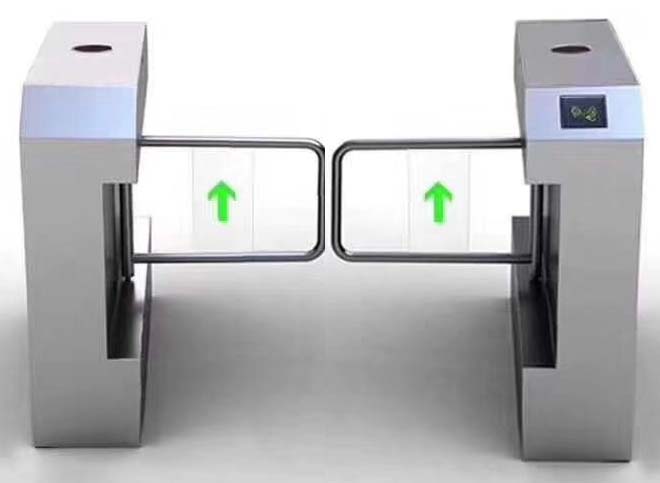

產品名稱	橋式斜面型擺閘	橋式斜面型擺閘-雙機芯	高檔擺閘
產品型號	SW7251	SW7251
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)		點擊圖片欣賞大圖
凈通道寬	單機小于900 (mm)		長1200×寬280×高990 (mm)
擺臂長	標準600(mm) 可定作，最長不超過900mm		550-600 (mm)
閘桿轉向	單向、雙向（可選）

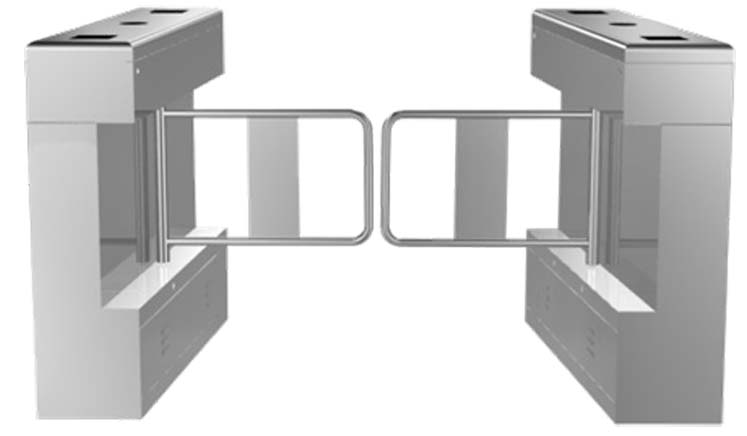

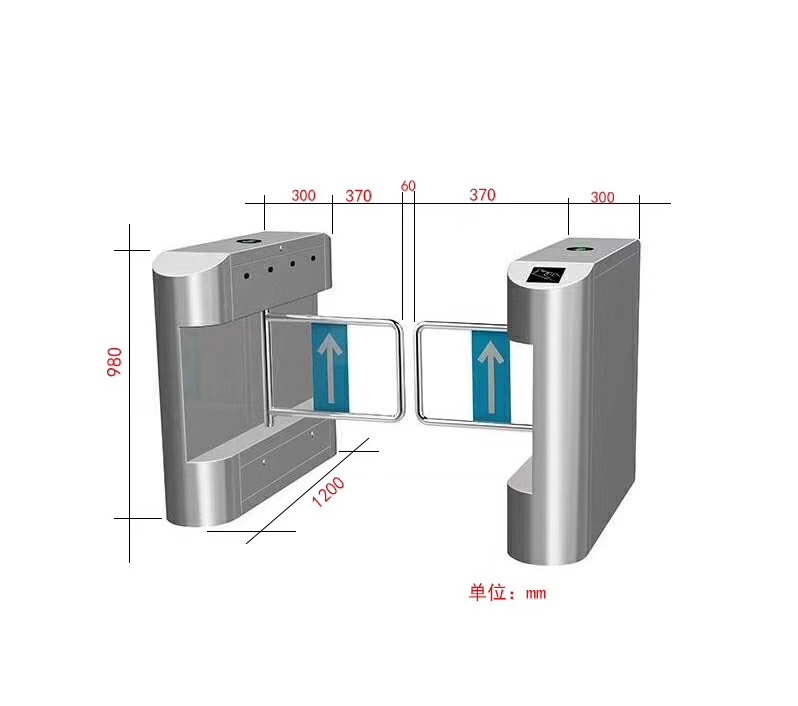

產品名稱	橋式圓角擺閘	雙機芯擺閘	橋式圓弧型斜面擺閘
產品型號	SW7225		SW7225
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)		長1200×寬280×高990 (mm)
凈通道寬	單機小于900 (mm)		單機小于900 (mm)
擺臂長	標準600(mm) 可定作，最長不超過900mm
閘桿轉向

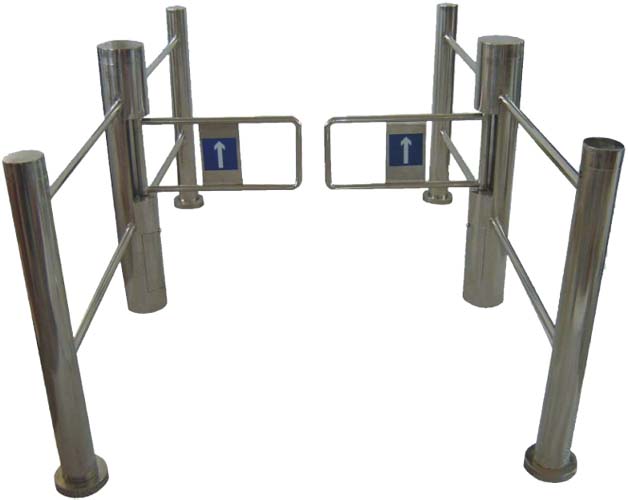

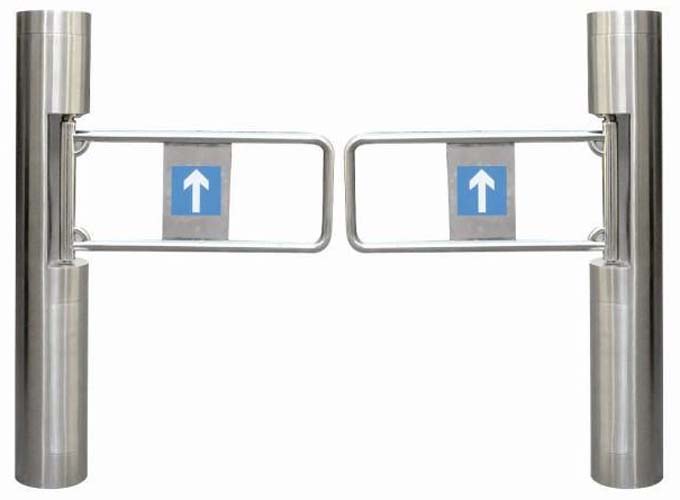

產品名稱	橋式梯形擺閘	圓柱擺閘（帶護欄）	圓柱擺閘
產品型號	SW7243	SW7231	SW7245
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)	長1200×寬280×高990 (mm)	長***×寬280×高990 (mm)
凈通道寬	單機小于580 (mm)	單機小于900 (mm)	單機小于900 (mm)
擺臂長			標準600(mm) 可定作，最長不超過900mm
閘桿轉向

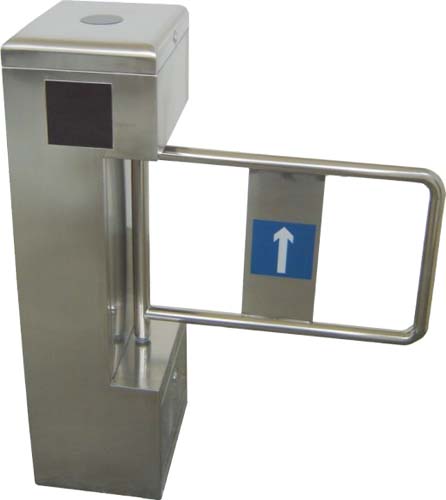

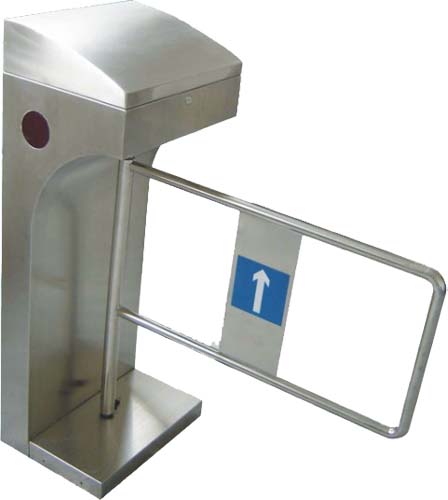

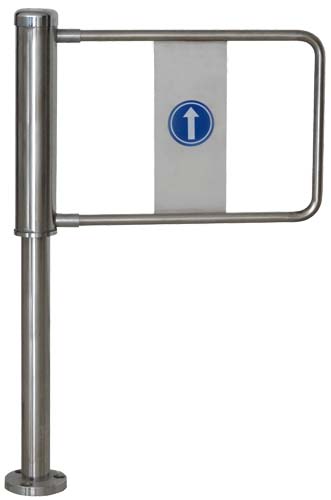

產品名稱	立式圓角擺閘	鴨嘴擺閘	組合手動擺閘
產品型號	SW7211	SW7212	SW7213
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長350×寬280×高990 (mm)	長420×寬330×高1050 (mm)	長89×寬600×高950 (mm)
凈通道寬	單機小于900 (mm)	單機小于900 (mm)	單機小于600 (mm)
擺臂長	標準600(mm) 可定作，最長不超過900mm
閘桿轉向	單向、雙向（可選）

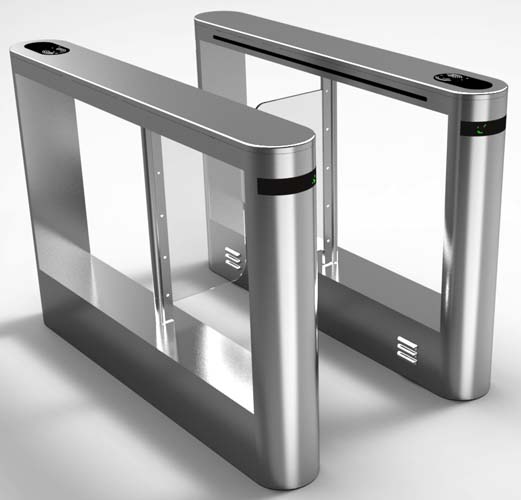

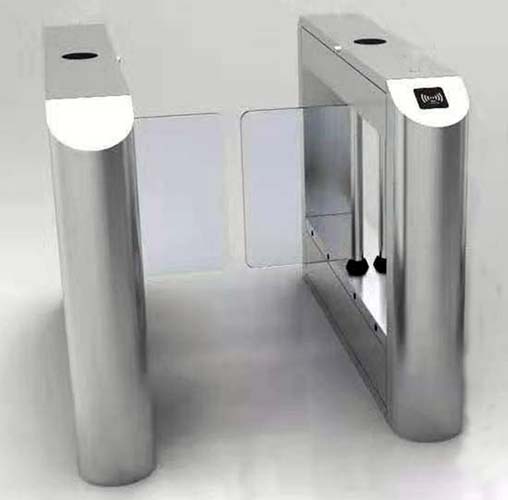

人行通道--小擺閘

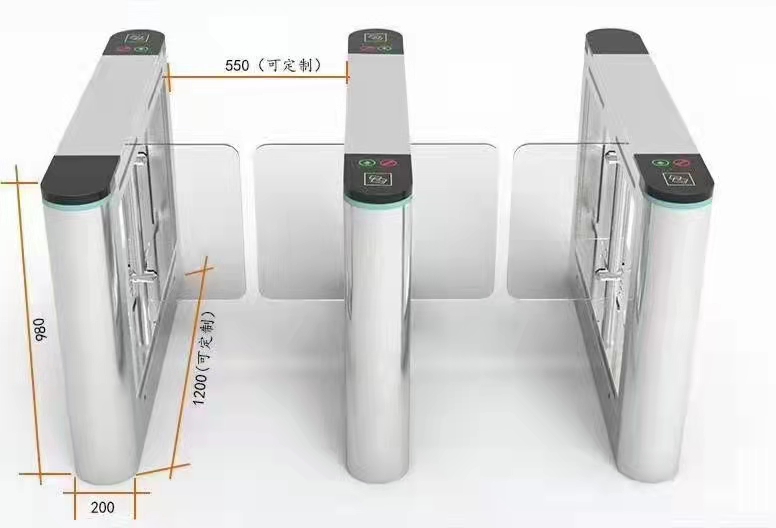

產品名稱	小擺閘	小擺閘
產品型號	SW7611	SW7611
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬200×高990 (mm)
凈通道寬	550-600 (mm)	550-600 (mm)	550-600 (mm)
擋板	250 (mm)		300-560 (mm)
閘桿轉向

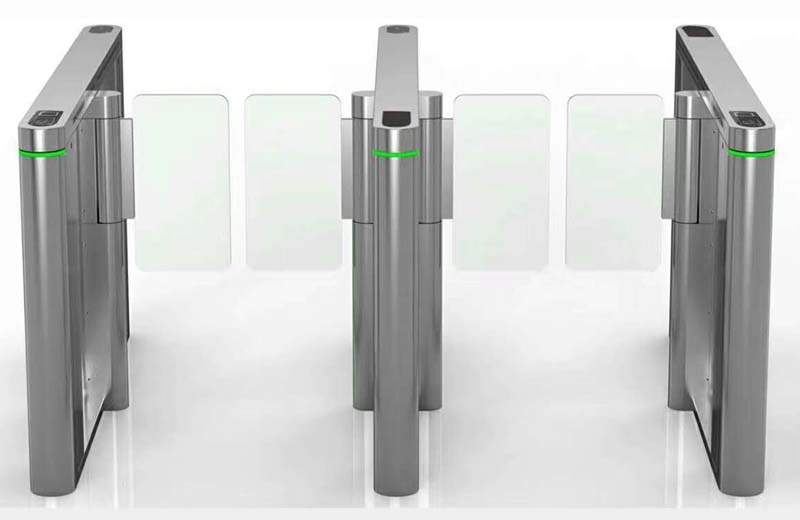

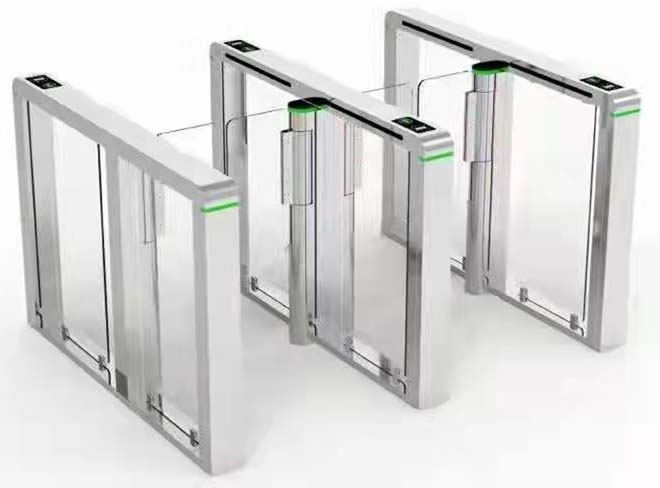

人行通道--速通門

產品名稱	速通門	速通門
產品型號	SW7651	SW7652
產品圖片
	點擊圖片欣賞大圖		點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)	長1200×寬280×高990 (mm)
凈通道寬	單機小于560 (mm)	單機小于560 (mm)
擋板
閘桿轉向

三輥閘產品

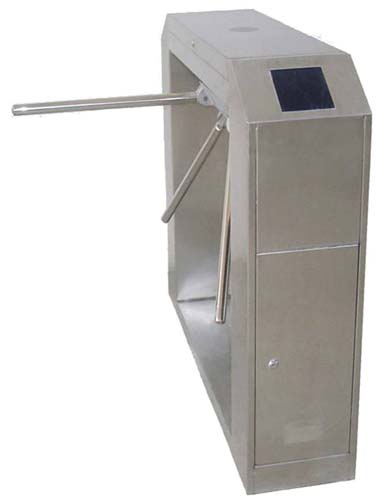

產品名稱	橋式斜面三輥閘	橋式八角斜面三輥閘	橋式梯形三輥閘
產品型號	SW7121	SW7122	SW7123
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)	長1200×寬280×高990 (mm)	長1200×寬280×高990 (mm)
凈通道寬	550 (mm)	550 (mm)	550 (mm)
重量	45Kg
閘桿轉向	單向、雙向（可選）

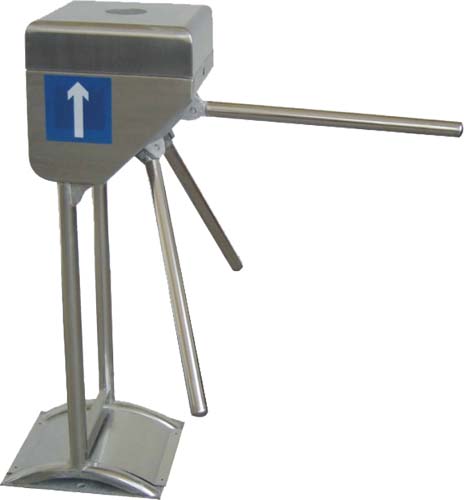

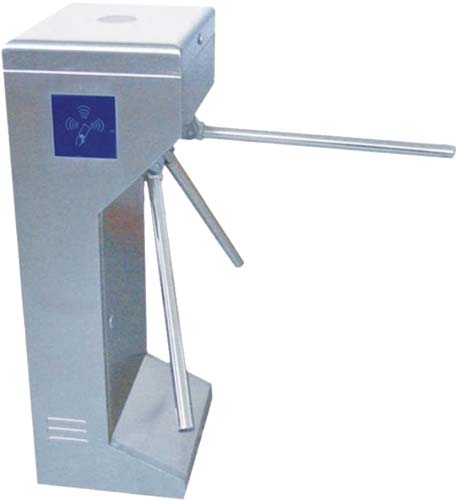

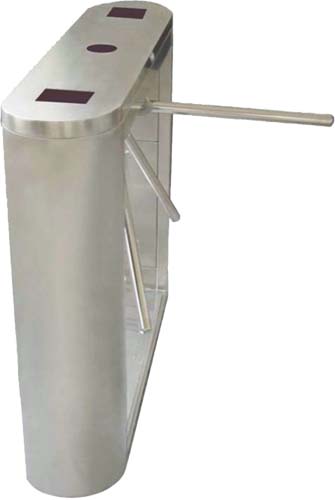

產品名稱	橋式圓弧三輥閘	立式圓角三輥閘	立式雙立柱三輥閘
產品型號	SW7124	SW7111	SW7112
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)	長420×寬330×高980 (mm)	長420×寬330×高980 (mm)
通道寬	550 (mm)	550 (mm)	550 (mm)

閘桿轉向

一字閘

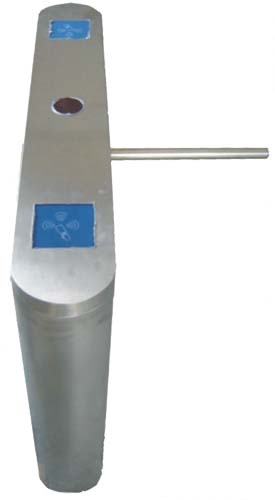

產品名稱	橋式梯形一字閘	橋式圓弧一字閘
產品型號	SW7411	SW7412
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長1200×寬280×高990 (mm)	長1200×寬280×高990 (mm)
凈通道寬	小于600 (mm)	小于600 (mm)
閘桿轉向	單向、雙向（可選）

刷卡立柱

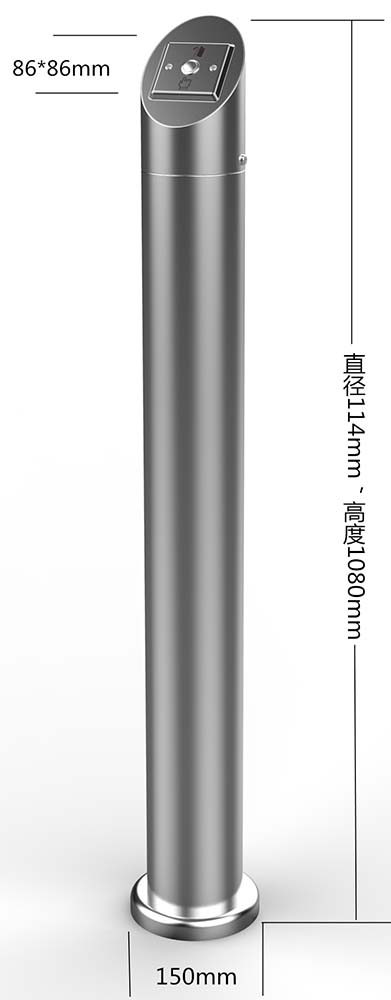

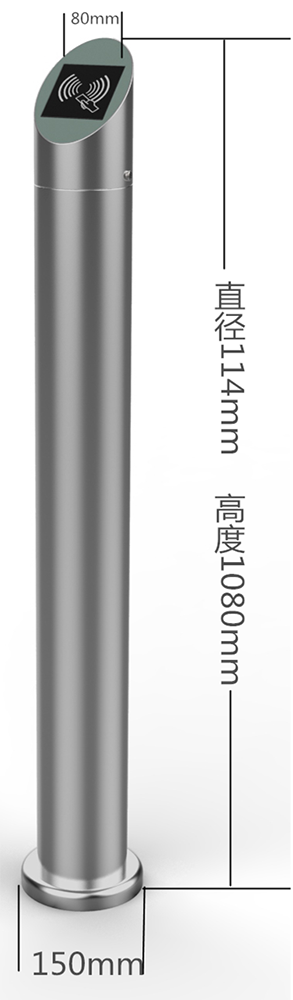

產品名稱	刷卡立柱--圓柱形	按鈕立柱--圓柱形	固定底盤
產品型號	SW7521	SW7522
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	直徑114×高1080 (mm) 底盤直徑150mm 刷卡區80mm X 80mm	直徑114×高1080 (mm) 底盤直徑150mm 按鈕86mm X 86mm	底盤直徑150mm
應用范圍：	刷卡門禁，高檔小區門禁刷卡、高檔寫字樓門禁；電梯口、電鎖的玻璃門；配合各類通道閘機使用
擴展功能：	可安裝讀卡器，指紋機，門禁機，按鈕，門鈴等
參數描述：	外形板材采用304不銹鋼板材開模制成，防銹、堅固耐用，易于安裝上蓋顏色可選。質量：單個凈重9Kg

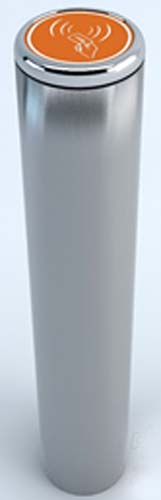

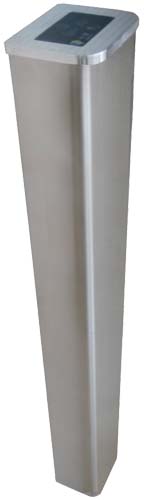

產品名稱	刷卡立柱--方型	刷卡立柱--圓柱形	固定底盤
產品型號	SW7511	SW7512
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	長120×寬110×高990 (mm)	168 * 1050mm
應用范圍：	刷卡門禁，高檔小區門禁刷卡、高檔寫字樓門禁；電梯口、電鎖的玻璃門；配合各類通道閘機使用
擴展功能：	可安裝讀卡器，指紋機，門禁機，按鈕，門鈴等
參數描述：	外形板材采用304不銹鋼板材開模制成，防銹、堅固耐用，易于安裝上蓋顏色可選。質量：單個凈重9Kg

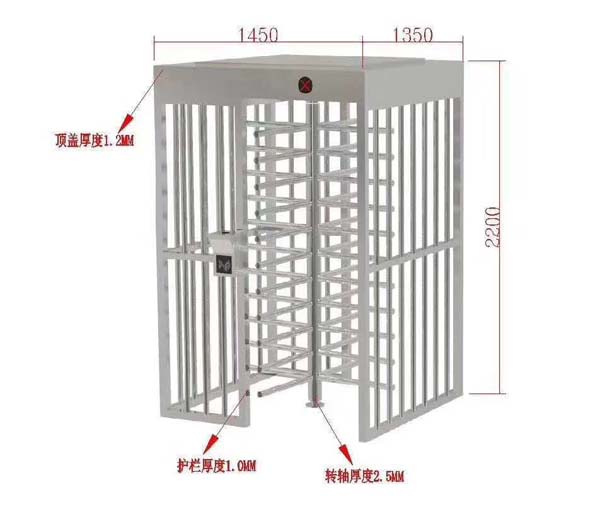

單門全高轉閘

	產品型號：SW7811
產品圖片
	點擊圖片欣賞大圖

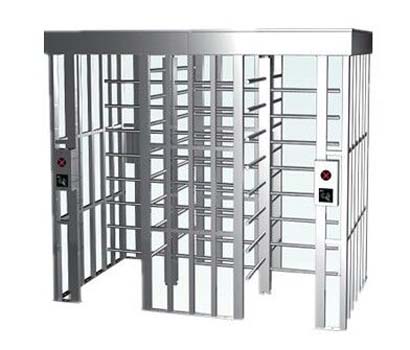

雙門全高轉閘

	產品型號：SW7823
產品圖片
	點擊圖片欣賞大圖

閘機技術參數

１）電源電壓：AC220V±10V ，50Hz
２）工作環境溫度：－４０℃ ～７０℃
３）相對濕度：小于95%，不凝露
４）通信接口：RS485聯網或ＴＣＰ／ＩＰ網絡
５）電機功率：直流電機 100W/24V
６）輸入接口：12V電平信號或脈寬＞100ms的12V脈沖信號，驅動電流＞10mA
７）閘門開、關時間：2.5秒

通道系統功能特點

1) 采用了獨特的不完全齒輪傳動系統，使閘機在零位鎖定、解鎖更加準確、可靠。
2) 整個系統運行平穩、噪音小、無機械沖擊。
3) 具有來電自檢功能，自動恢復在加鎖狀態。
4) 具有多種工作模式可供選擇，即可雙向讀卡，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自由通行，且閘機工作模式可通過主板菜單進行設定。
5) 具有斷電落桿，通電手動上桿功能。
6) 具有485遠距離控制落桿、上桿功能，以滿足用戶的特殊需求及消防安全要求。
7) 具有統一、標準的對外電氣接口，可與各種讀寫設備相掛接，便于系統集成，并可通過管理計算機實現遠程控制與管理。
8) 可自動對通行方向的通行人數進行統計，并以直觀的LED（選裝）方式呈現給管理者，使管理者對某方向的通行人數了如指掌。
9) 具有明確的通行方向指示功能，以直觀的LED通行者指示可以通行還是禁止通行。
10) 具有讀卡帶記憶和不帶記憶功能，且用戶可根據自己的需要通過主板鍵盤進行設定。
11) 通過軟件設定，可限制場所內部的人員總數，以滿足一些特殊場合的特殊需求。
12) 具有自動復位功能。當讀卡后，通行者在規定的時間內未通行時，系統將自動取消通行者的本次通行權限，且限制的通行時間可由管理人員自行設定。

系統控制部分（門禁控制）

智能通道：三輥閘、擺閘、翼閘等一般用門禁控制器+刷卡去控制，

產品名稱
產品型號
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖

SW5202雙門雙向門禁控制器，可控制二個門的雙向進出，采用世界著名的美國NXP公司（原歐洲PHILIP）的32位 ARM7處理器為主控芯片，內部運行RTOS實時操作系統和FAMS2存儲管理系統，按照工業級技術要求設計的高性能門禁控制器。

門禁控制器不但擁有常用的門禁功能，例如：脫機運行、實時監控、照片顯示、海量存儲、靈活的權限設置、遠程開門、多用戶管理、批量和少量快速設置、方便查詢、報表統計 格式修改和打印輸出到Excel文件、卡＋密碼、門長時間未關閉報警、非法卡刷卡報警、管理卡開門、非法闖入報警、定時開門、電子地圖等功能。
