>>>>電梯控制管理系統>>>>智能IC卡電梯控制系統：GW616C

智能IC卡電梯控制系統

IC卡電梯控制系統，脫機使用，免布線，在梯控管理中心，工作人員寫一張IC卡就可以使用電梯

可與對講聯動，定制訪客控制電梯系統

離線式IC卡電控控制系統結構示意圖

產品介紹

產品名稱：電梯門禁控制器

產品型號：GW616C

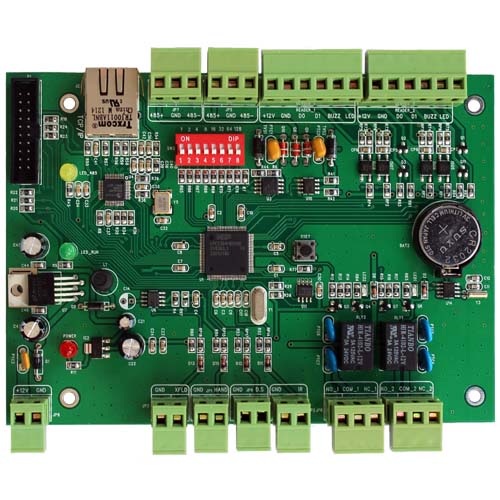

產品名稱	電梯主控制器	電梯主控制器	電梯擴展板
產品型號	SW616R	SW616T	SW616KZ
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	190mm * 125mm	190mm * 125mm	190mm * 125mm
通訊方式	RS485聯網	TCP/IP網絡	與主控RS485聯網

產品名稱	電梯主控制器	電梯主控制器	電梯擴展板
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
產品型號	SW616R	SW616T	SW616KZ
通訊方式	RS485聯網	TCP/IP網絡	與主控RS485聯網

每塊電梯門禁控制器可以控制16層樓，增加控制板可以控制更多樓層，可加3塊控制板，即可控制器16+3*16=64層樓，更多樓層控制可定制。

設備特性

儲物柜(電梯)控制器使用標準的工業串口通信，通信距離可達1200米，每個總線可以接255臺設備，或者使用TCP/IP通訊，可以和其它的設備安裝在同一個系統中，集中管理。

標準 485（波特率9600）通訊，或者TCP/IP通訊。
大容量Flash芯片，25000卡信息，50000記錄；
16個輸入，16個輸出。
每個主板可以接3個擴展板，達到64個輸入，64個輸出。
每個輸入可以定義為門磁或者按鈕輸入。
輸出可以定義為常開或者常閉。
開門時區設置多達 16 組，且可以分別設定對應的多種開門方式，如卡、卡+密碼、密碼、雙卡、首卡開門等。
支持多個報警事件的報警輸出，如無效卡、無效時間、門報警、門開超時等。
支持遠程操作開關門、遠程開關。
支持實時狀態顯示
支持2個weigend讀卡器，自動適應26、34、37協議。
支持485門禁、tcp/ip控制器混合安裝

電氣特性

主機輸入：12V DC
電流：90mA－120mA
溫度：-20℃— 50℃
濕度：10% ~ 95% R.H

主要參數表

項 ?目	電梯控制器
存儲器	512K Flash
WG讀卡器	讀寫第7扇區
卡信息	設置用戶的有效期，允許電梯號和樓層
輸出接口	16個? 可以配置為常開或者常閉
輸入接口	16個? 可配置為門磁或者按鈕
擴展	支持3個擴展板達到64個輸入64個輸出
通訊接口	RS485聯網通訊波特率9600，TCP/IP網絡通訊
開放時區	16 個開放時間, 支持有效日期
開門時間	1－255秒
開門超時	1－255 秒
卡存儲量	黑名單50000個
事件記錄	50000
脫機運行	支持
假日	支持
遠程開門	支持

主板外形

尺寸：195mm×125mm×1.6mm

定位孔間距130mm * 93 mm
顏色：綠色
重量：約300克

機箱外形

鐵箱尺寸：278 mm ×266 mm× 76 mm
顏色：黑色磨砂
重量：約3000克
紙箱尺寸：320 * 280 * 110 mm

工作環境

溫度： <60℃
濕度： 10% ~ 95% R.H
額定電壓： DC12V
額定電流： < 0.2A
額定功率： ≤5W

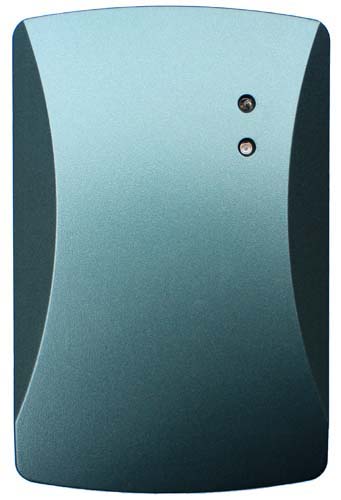

產品名稱：梯控讀卡器

產品型號：RC6008

多種外觀和型號可選

點擊圖片欣賞大圖	梯控是讀寫IC卡第七扇區資料
	第0塊數據：存儲層數，卡號，有效期。讀取塊數據成功:01000000000000001234123456991230 第1塊數據：存儲電梯號 讀取塊數據成功:83000000000000000000000000000000
	韋根通訊格式感應距離5-10CM。
	1. 識別速度超高； 2. 極高的防沖突性，可同時識別超過200個標識； 3. 定向型讀寫器的讀寫角度可人為調整，范圍達360°； 4. 讀寫器不受金屬干擾，無需特定非金屬機箱固定； 5. 高可靠性，適應工業(如工礦)環境； 6. 高抗干擾性，對現場各種干擾源無特殊要求，優秀的防雷設計； 7. IC卡和讀寫器之間可實現雙向高速數據交換，數據安全得到充分保障； 8. IC卡的射頻發射率和功耗極低，無輻射，更健康，更安全；

多種外觀和型號可選

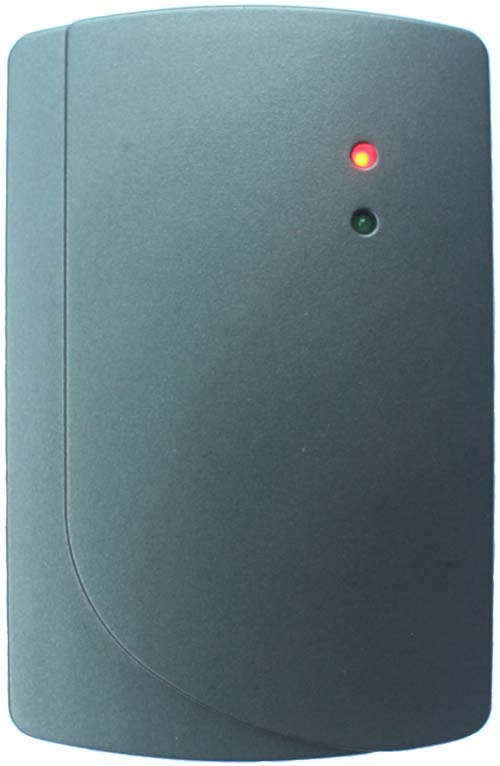

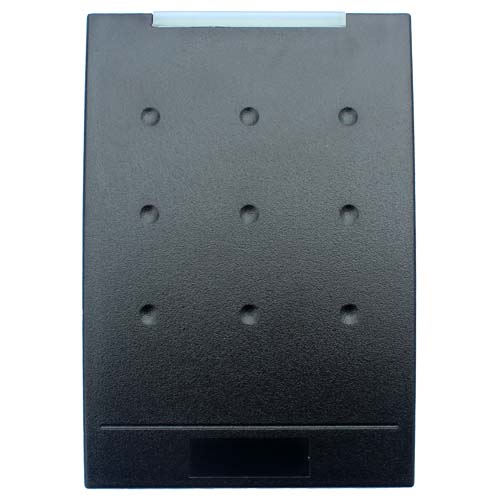

產品名稱	梯控讀卡器	梯控讀卡器	梯控讀卡器
產品型號	RC6008A	RC6008B	RC6008C
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	115 * 75 * 21 mm	115 * 75 * 21 mm	121 * 84 * 22 mm
顏色	銀灰/深灰	銀灰/深灰	黑色

產品名稱	梯控讀卡器	梯控讀卡器	梯控讀卡器
產品型號	RC6008	RC6008
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	60 * 95 mm	60 * 95 mm
顏色	銀灰/深灰	銀灰/深灰	黑色

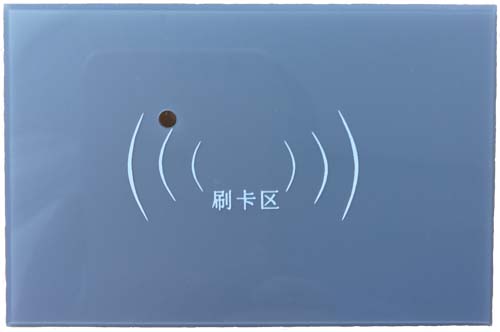

產品名稱	梯控讀卡器	梯控讀卡器	梯控讀卡器
產品型號	RC6006C		RC6006D
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	面板尺寸：75 * 108 mm 底盒尺寸：75 * 108 mm 開孔尺寸：63 * 92 mm		面板尺寸：61 * 95 mm 底盒尺寸：63 * 97 mm 開孔尺寸：58 * 90 mm
顏色	不銹鋼		亞克力

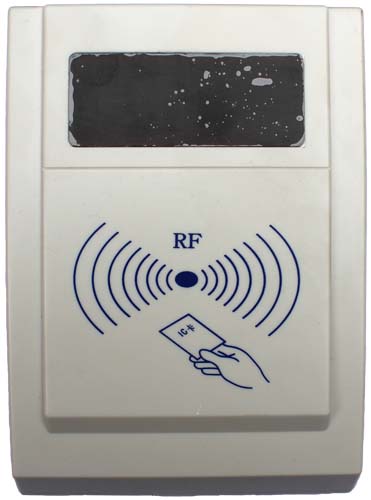

梯控發卡機

型號：RC8008

點擊圖片欣賞大圖	梯控發卡機是讀寫IC卡第七扇區資料
	第0塊數據：存儲層數，卡號，有效期。讀取塊數據成功:01000000000000001234123456991230 第1塊數據：存儲電梯號 讀取塊數據成功:83000000000000000000000000000000
	Mifare可讀寫發卡器： USB輸出： USB取電：感應距離4~8cm

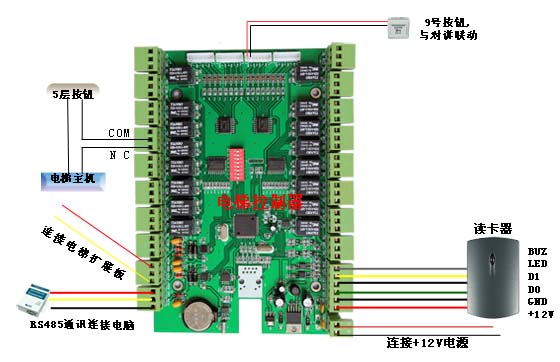

刷卡選層，樓層按鈕控制原理圖

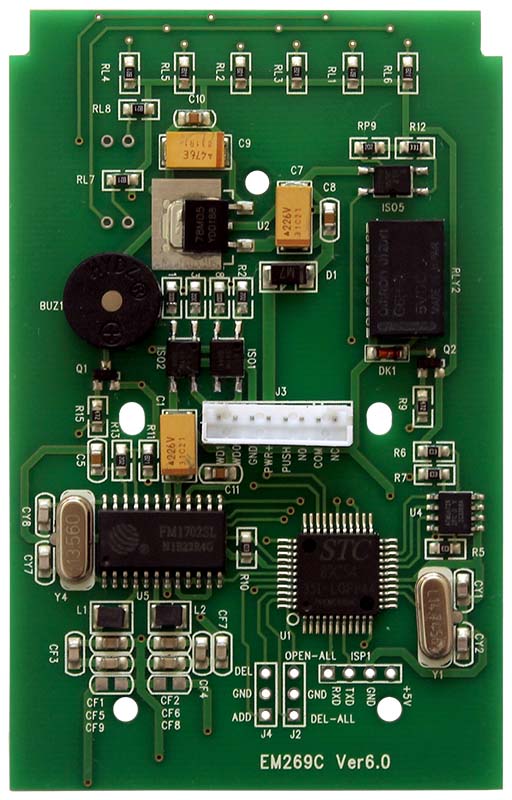

訪客控制板

型號：GW6191

產品名稱
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
產品型號

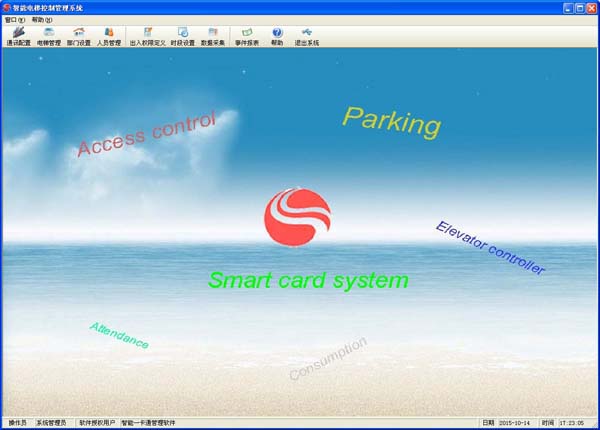

產品名稱：梯控管理軟件

軟件型號：ELEVM6S

機箱包裝圖片

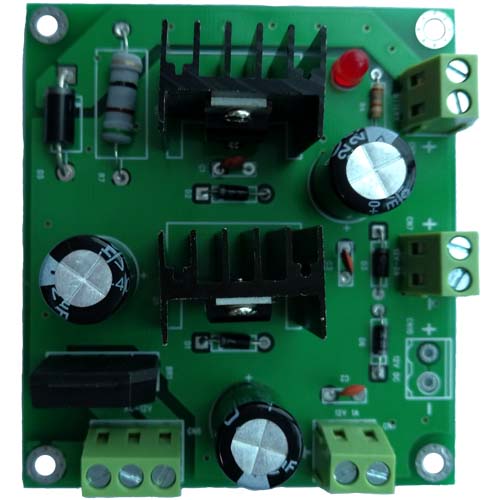

產品名稱	機箱內包裝	紙箱外包裝	門禁控制器內置電源
產品圖片
?	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
產品型號
